設備展示-拓普森數控折彎機-小機高速
欠驅動CNC折彎機的特點：
1. 液壓驅動，操作靈活，安全可靠，易于加工較大工件。
2. 長時間使用后，剛性機械同步仍可保持高精度。
3. 中心壓力減少了中心力量不足的問題。
4. 后座采用直線導軌和滾珠絲桿，伺服電機驅動，速度快，精度高。
5. 快速加載中板可快速裝卸模具，防止掉入凹槽，安全高效。
6. 標準上下模采用整體熱處理，高精度加工臺可廣泛使用。
7. CNC系統采用日本NC9系統，帶電子手輪，操作簡便。
系統功能配置：
1.雙軸控制模式可保存200個程序。
2.簡單的操作。
3.具有雙軸和手輪控制模式。
4.Simpleangle計算模式，可以直接輸入公式。
5.鈑金延伸補償自動計算。
6.后張緊和低速彎曲功能。
7，折彎功能
8.距離/時間分配功能。
9.L / Dvalue修正功能。
10.延時器和過程延時器之間自動區別。
11.參數修改，各種報警圖形。
12.簡單校正原點大小。
技術指標
物品 | 單元 | TR10030 | TR3512 | |
公稱壓力 | ? | 100 | 35 | |
工作臺長度 | MM | 3000 | 1200 | |
鏡框距離 | MM | 2550 | 1000 | |
喉深 | MM | 400-410 | 200-250 | |
拉姆斯托克 | MM | 100-103 | 100-103 | |
最大開口高度 | MM | 370-375 | 370-375 | |
最大裝載高度 | MM | 250-255 | 250-255 | |
接近速度 | 毫米/秒 | 37-47歲 | 37-47歲 | |
彎曲速度 | 7.5-9.2 | 7.5-10.0 | ||
回程速度 | 47-66 | 47-55 | ||
缸數 | 3 | 1個 | ||
主電機功率 | 千瓦 | 7.5 | 3 | |
精確 | 滑塊重復精度 | MM | ≤±0.01 | ≤±0.01 |
滑塊的定位精度 | MM | ≤±0.02 | ≤±0.02 | |
重復測量后座的定位精度 | MM | ≤±0.02 | ≤±0.02 | |
工件平直度 | MM | 0.1 /米 | 0.1 /米 | |
彎曲角度誤差 | ＜±15 | ＜±15 | ||
凈重 | 公斤 | 6600 | 1700 | |
外形尺寸（長*寬*高） | MM | 3410 * 1560 * 2300 | 1320 * 1300 * 1900 | |
油箱容量 | 大號 | 95 | 33 | |
Related articles
設備展示-拓普森數控折彎機-3米行程4米行程
欠驅動CNC折彎機的特點：1. 液壓驅動，操作靈活，安全可靠，易于加工較大工件。2. 長時間使用后，剛性機械同步仍可保持高精度。3. 中心壓力減少了中心力量不足的問題。4...
重慶精密鈑金加工廠成本解析
鈑金...
鈑金精益加工廠材料
鈑金加工廠之原材料擺放重慶鈑金加工廠，重慶醫療鈑金加工廠，北京精密鈑金加工廠 鈑金加工的好品質來原于各個方面，原材料也是其中之一，好的原材料做出來的產品平整，也易于折彎焊接尺寸，不好的板材...
高功率光纖激光切割機 4KW
激光器功率：6000w-12000w（可選）加工幅面(長×寬): 4000mm×2000mm（可選）最大加速度：1.5G最大運行速度：169m/min機床承載：約1870Kg（與加工幅面尺寸相關）整機...
重慶精密鈑金加工-數控折彎
重慶精密鈑金加工 之數控折彎加工，鈑金加工的品質來源于各個工序，這次介紹一下數控折彎工藝。 數控折彎機，是最近十年才普遍使用。之前的老式折彎...

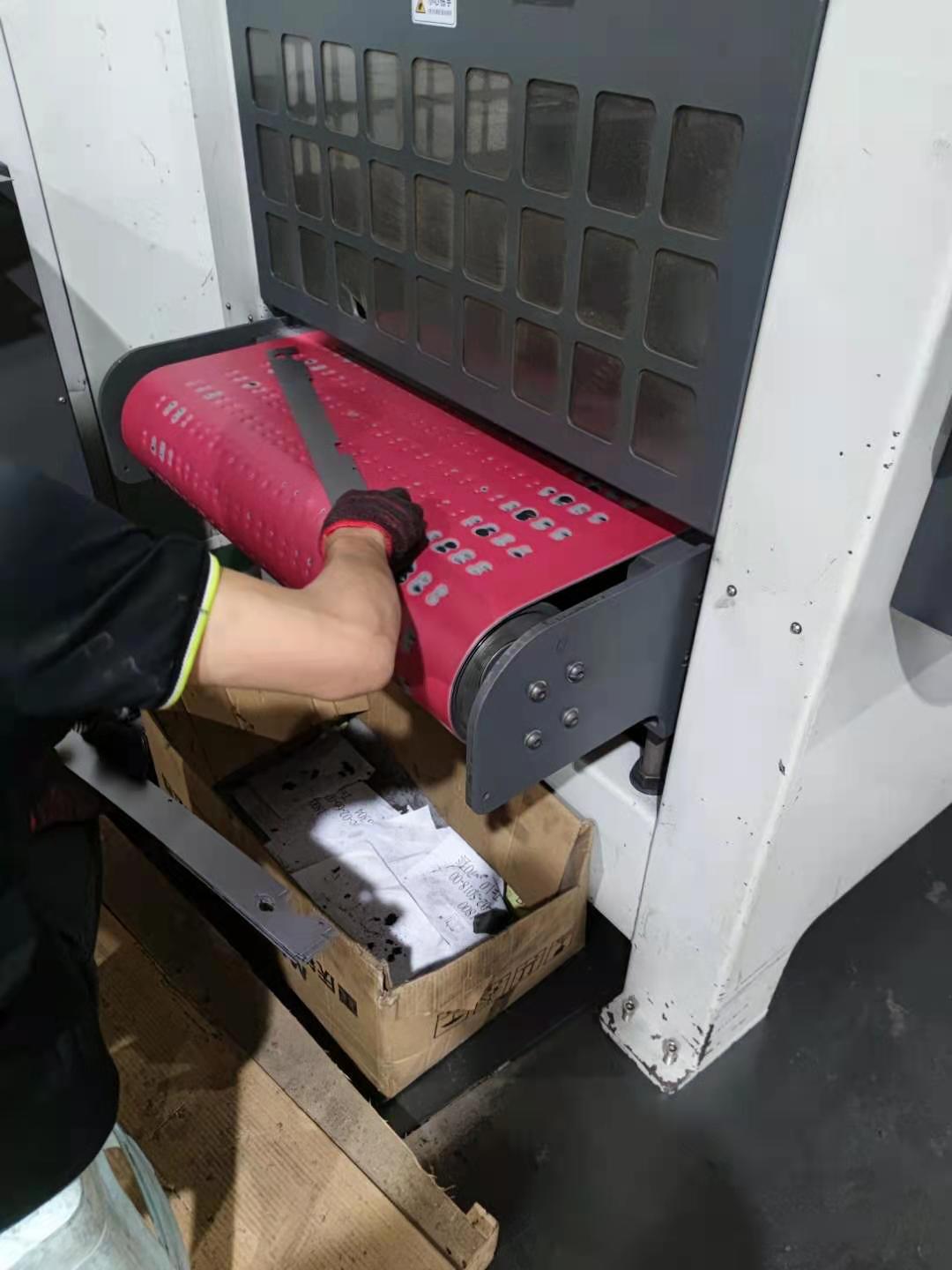

鈑金去毛刺機
